PVC-U双层轴向中空壁管安装技术指导文件

一、编写目的

为在埋地排水管道工程的设计、施工及验收中，合理的应用硬聚氯乙烯（PVC-U）管材，做到技术先进、安全适用、经济合理、便于施工、确保工程质量，特制定本章程。

二、编写依据

CECS122-2001《埋地硬聚氯乙烯排水管道工程技术规范》

三、管道安装规范

1、本规程适用范围

本规程适用于新建、扩建和改建的无内压作用的埋地排水管道工程的施工指导。

2、管道敷设要求

2.1 一般要求

2.1.1 管道应敷设在原状土地基或开槽后处理回填密实的土层上，当管道在车行道下时，管顶覆土厚度不得小于0.7m。

2.1.2 管道应直线敷设，遇到特殊情况需拆线敷设时，相邻两节管纵轴线的允许转角不宜大于1°。

2.1.3、管道穿越铁路、高级道路路堤及构筑物等障碍物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护套管，套管内径应大于管道外径300mm，套管的设计应按路堤的相关规定执行。

2.1.4、硬聚氯乙烯基础的埋深低于建筑物基础底面时，管道不得铺设在建筑物基础下地基扩散角受压区范围内。

2.1.5、地下水位高于开挖沟槽底高程的地区，地下水位应降至槽底最低点以下0.3-0.5m。管道在安装回填的全部过程中，槽底不得积水或泡槽受冻，必须在管道回填土回填到管道的抗浮稳定的高度后，才可停止降低地下水位。

2.2、沟槽要求

2.2.1、沟槽槽底净宽度，宜按管外径加0.6m采用。

2.2.2、如遇局部超挖或发生扰动，不得回填泥土，可换填最大颗粒10-15mm的天然级配砂石或最大粒径40mm的碎石，并整齐夯实。槽底如有坚硬物必须清除，用砂石回填处理。

2.2.3、雨季施工时，应尽可能缩短开槽长度，并采取防泡槽措施。一旦发生泡槽，应将受泡的软化土层清除，换填砂石料或中粗砂。

2.3、管道基础要求

2.3.1、管道基础必须采用砂砾垫层基础，对一般土质地段，基底可铺一层厚度为0.1m的粗砂基础，对软土地基，宜铺垫厚度不小于0.2m的砂砾基础，也可分两层铺设，下层用5-40mm的碎石，上层铺厚度不小于0.05m的粗砂。

2.3.2、管道基础在接口部位的凹槽深度h宜为0.05-0.1m，凹槽宽度宜为管径外径的1.1倍，在连接完成后凹槽立即用砂回填密实。

2.4、管道安装及连接

2.4.1、管道入槽的方法介绍

管道公称直径大于315mm时可用非金属绳索或宽度大于5cm板钩溜管入槽。严禁用金属绳索勾住管端或直接从沟槽旁边翻滚抛入槽。

2.4.2、管道安装方法的介绍

2.4.2.1、承插式连接：

管道连接前，应先检查橡胶圈是否配套完整，确认橡胶安放位置和正反方向以及插口应插入承口的深度，接口作业时应将承、插口内外工作面用棉纱清理干净，不得有泥土等杂物，并在承、插口内外涂上润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。

管材安装时可用缆绳系住管材，再用手扳葫芦等提力工具安装，严禁用机械强行推顶管子插入承口。（安装时若遇插入阻力大，可在插口倒角处包裹上一层透明胶带，再摸上润滑剂即可大大降低施工难度）。

2.4.2.2、哈夫节连接

1)、管道安装前，应现检查哈夫节是否完好无损，哈夫节上的密封胶条是否齐全。

2)、安装前需在管道接口部位预挖一道凹槽，凹槽深度h宜为0.05-0.1m，凹槽宽度宜为哈夫节宽度W+10cm，连接口处的凹槽挖好后先预放一半哈夫节在管道底部的凹槽内，然后将两段待安装的管子推拢，让管端对齐，再将另一半哈夫节与预埋的哈夫节用螺栓连接上即可，在安装完成后凹槽立即用砂回填密实。

3、中空壁管道与检查井的连接要求

3.1、为了保证管道的抗渗漏性，中空壁管道进检查井时必须是插口管进检查井。

4、管道回填要求

4.1、管道安装验收合格后应立即回填，应先回填到管顶以上一倍管径高度。

4.2、管顶0.7m以下必须采用人工回填，严禁使用机械回填，管顶0.7m以上部位的回填，可采用机械从管道轴线两侧同时回填，夯实。

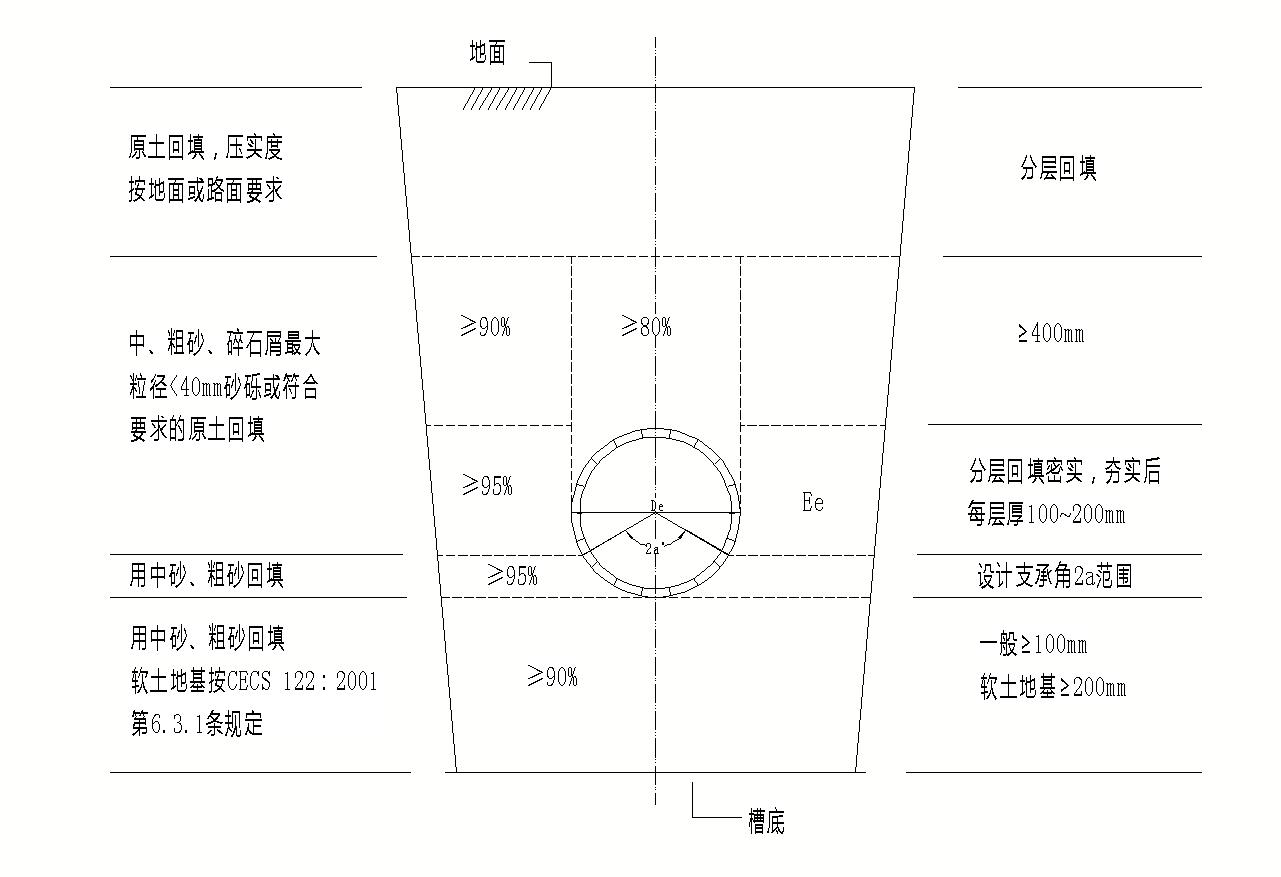

4.3、回填材料及回填压实度符合标准CECS122-2001第8.2条的相关要求即可。回填土要求示意图如下：
